微型光纖光譜儀選型的核心矛盾：分辨率、靈敏度與動態范圍為何不可兼得？
發表時間：2025年12月 | Kewlab China 技術博客
引言
在光譜儀選型過程中，研究人員常常面臨一個令人困惑的現實：為什么無法找到一臺同時具備超高分辨率、超高靈敏度和超大動態范圍的"完美光譜儀"？這并非技術不夠先進，而是源于光學系統的基本物理約束。理解這三個參數之間的制約關系，是做出正確選型決策的前提。本文將從物理原理出發，深入剖析這一核心矛盾，并結合不同應用領域的實際需求，為科研工作者和工程師提供系統的選型思路。
一、三大參數的物理本質
1.光學分辨率是光譜儀區分相鄰光譜特征的能力，通常以半高全寬（FWHM）定義。當兩條譜線的間距小于光譜儀的分辨率時，它們將無法被區分為獨立的峰。分辨率的物理決定因素包括入射狹縫寬度、光柵角色散率、光學系統焦距以及探測器像素尺寸。以Czerny-Turner結構為例，光學分辨率可近似表達為：Δλ = w·cosβ/(f·dσ/dλ)，其中w為狹縫寬度，β為衍射角，f為焦距，dσ/dλ為光柵角色散率。這個公式清晰地表明，窄狹縫、長焦距和高線密度光柵是獲得高分辨率的關鍵。
2.靈敏度描述光譜儀檢測微弱光信號的能力，涉及整個光路的光子收集效率和探測器的量子效率。從光子學角度看，靈敏度取決于系統的光通量：G = A·Ω，其中A是狹縫面積，Ω是接收立體角。探測器的量子效率（QE）定義為產生電子-空穴對的光子數占入射光子數的百分比。硅基CMOS傳感器在可見光區的量子效率通常為40-70%，而背照式CCD可達到90%以上。信噪比（SNR）是評價靈敏度的綜合指標，其理論上限受到散粒噪聲、讀出噪聲和暗電流的共同限制。
3.動態范圍表征光譜儀在單次測量中可同時處理的最強和最弱信號的比值，通常以dB或比值形式表示。其上限由探測器的滿阱容量（Full Well Capacity）決定——這是單個像元在飽和前可存儲的最大電荷數。典型CMOS傳感器的滿阱容量約為80,000電子，高端科學級CCD可達200,000電子以上。動態范圍的下限則由噪聲底決定，理論最大信噪比約等于滿阱容量的平方根。16位A/D轉換器提供65,536個量化級別，但實際可用動態范圍還受讀出噪聲和非線性的影響。
二、參數制約的物理根源
1.分辨率與靈敏度的矛盾源于"分辨率-光度乘積守恒定律"。對于給定的光學系統，進入探測器的總光通量是恒定的。當我們縮小狹縫以提高分辨率時，單位波長通道接收的光子數必然減少。這可以用一個簡單的類比來理解：如果將流過管道的水流比作光通量,想要更精細地測量水的溫度分布（高分辨率），就需要將管道分成更多的小段，每小段的水流量（信號強度）自然降低。定量地說，當狹縫從25μm縮小到10μm時，分辨率提升約2.5倍，但光通量降低約60%。
這一矛盾在實際應用中的表現是：高分辨率配置往往需要更長的積分時間或更強的光源才能獲得相同的信噪比。對于弱光測量應用，這可能導致測量時間從數百毫秒延長到數秒甚至數十秒，這在動態過程監測或高通量篩選中是不可接受的。
2.動態范圍與靈敏度的關系體現在探測器物理特性的限制上。探測器的理論最大信噪比約為√(滿阱容量)。對于滿阱80,000電子的CMOS傳感器，理論SNR上限約280（48dB）；滿阱200,000電子的CCD理論SNR可達447（53dB）。然而，實現高靈敏度往往需要采用高增益模式或延長積分時間，這會更快地使強信號接近飽和，從而壓縮實際可用的動態范圍。
此外，制冷型探測器雖然通過降低暗電流顯著提升了靈敏度，但制冷系統增加了設備的體積、成本和功耗，在便攜式應用中并不現實。背照式CCD雖然提供了最高的量子效率和最低的噪聲，但讀出速度較慢，不適合需要高速采集的應用。這些都是實際系統設計中必須權衡的因素。
3.分辨率與動態范圍的間接關聯通過像素數量建立聯系。對于線陣探測器，總像素數固定時，高分辨率配置意味著將有限的波長范圍分配給更多像素，每個像素對應更窄的波長區間。這實際上降低了單像素的信號收集能力，間接影響了系統的整體動態性能。某些高分辨率光譜儀為了覆蓋較寬的波長范圍，會犧牲像元尺寸或采用像元合并（binning）技術，這又回到了分辨率與靈敏度的權衡。
三、廣泛的應用領域與參數需求
不同的光譜分析應用對三個參數的優先級存在本質差異，理解這些差異是科學選型的基礎。
1.拉曼光譜分析對分辨率要求極為苛刻。拉曼散射是分子振動產生的非彈性散射，散射截面極?。s為瑞利散射的10??），但特征峰位移精確反映分子結構。在藥物晶型分析、聚合物結構研究、礦物鑒定等應用中，需要分辨間隔僅數個波數（cm?1）的相鄰振動模式。對于532nm激發的拉曼測量，4 cm?1的光譜分辨率對應約0.3nm的波長分辨率，這要求光譜儀配置高線密度光柵（1200線/mm或更高）和窄狹縫（≤10μm）。雖然拉曼信號本身很弱，但現代光譜儀配合高功率激光器和長積分時間，靈敏度問題可以通過技術手段部分補償，分辨率則完全取決于光學設計，沒有妥協空間。
2.熒光光譜測量將靈敏度置于首位。生物醫學研究中的熒光標記濃度可能低至納摩爾量級，發射的熒光光子數極少。但熒光發射峰通常較寬（FWHM在20-80nm范圍），5-10nm的分辨率已足夠區分不同熒光團。這種應用需要選擇大數值孔徑光學系統、寬狹縫（100-200μm）、背照式高QE探測器，甚至采用制冷技術降低暗電流。某些高端熒光光譜儀的水拉曼信噪比可超過35,000:1，這是評價靈敏度的黃金標準。在多色熒光成像、流式細胞術、熒光壽命成像等應用中，光子預算極為緊張，必須最大化系統的光收集效率。
3.薄膜厚度與光學常數測量對動態范圍的需求最為極端。當測量多層膜結構或低折射率差涂層時，干涉條紋的調制度可能低至0.1-1%，這要求光譜儀能夠在極小的相對強度變化中提取有用信息。同時，樣品的反射率或透射率可能跨越幾個數量級——從抗反射膜的<0.1%反射到金屬膜的>90%反射。理想的薄膜測量系統應具備35,000:1以上的動態范圍和極低的雜散光（<0.05%）。半導體行業中的在線薄膜監控系統常采用雙光束設計和高精度光度計結構來實現這些苛刻指標。
4.等離子體發射光譜與LIBS元素分析需要兼顧分辨率和靈敏度。原子發射線通常很窄（熱展寬導致的線寬約0.01-0.1nm），但不同元素的發射線可能間隔很近，需要高分辨率來避免光譜重疊。同時，微量元素的發射強度可能比主量元素低數個數量級，對動態范圍也有較高要求。激光誘導擊穿光譜（LIBS）技術在地質勘探、考古分析、航天探測中廣泛應用，現場便攜式LIBS系統通常需要在分辨率和靈敏度之間尋找平衡點，典型配置為0.5-1.0nm分辨率和10,000:1動態范圍。
5.近紅外光譜定量分析強調穩定性和重復性。在農產品品質檢測、藥品含量分析、石化產品監測中，NIR光譜利用分子的倍頻和組合頻吸收進行定量分析。由于NIR吸收峰本身較寬（數十納米），對分辨率的要求相對寬松（10-15nm即可），但對光譜重復性和基線穩定性要求極高。建立可靠的化學計量學模型需要光譜儀長期保持一致性，溫度漂移、機械振動、光源老化都會影響模型準確度。InGaAs探測器覆蓋900-1700nm近紅外區域，雖然單價較高，但對于乳制品、谷物、肉類等含水有機物的無損檢測具有獨特優勢。
6.環境監測與在線水質分析注重實用性和魯棒性。UV254吸收法檢測總有機碳（TOC）、COD快速檢測、重金屬離子絡合顯色法分析等現場應用，通常不追求極致的技術指標，而是要求設備能夠在惡劣環境下長期穩定運行。紫外-可見區的寬波段覆蓋（200-900nm）、中等分辨率（1-3nm）、合理的動態范圍（10,000:1）、低維護需求是這類應用的典型特征。便攜式光譜儀往往采用固態光源（脈沖氙燈或LED組合）和微型化設計，犧牲部分性能以換取便攜性和可靠性。
7.顏色測量與LED表征強調波長準確度和重復性。CIE標準色度學要求在可見光區（380-780nm）以5-10nm間隔測量光譜功率分布，計算三刺激值XYZ和色度坐標。雖然對分辨率的絕對要求不高，但波長準確度（±0.5nm）和光度準確度（±1%）非常關鍵。LED照明產業中的色溫、顯色指數（CRI）、光效（lm/W）測量需要經過標準光源校準的光譜儀，配合積分球完成準確的光通量和光譜分布測量。
四、選型決策的系統方法
1.明確應用的核心技術指標。首先要問的問題是：待測光譜特征的典型帶寬是多少？如果目標是區分間隔0.5nm的精細結構，那么0.3nm的分辨率是必需的；如果特征峰寬度在20nm以上，5nm的分辨率就已經足夠，盲目追求0.1nm的超高分辨率不僅沒有必要，反而會因光通量損失影響信噪比。其次要評估信號強度范圍：是測量毫瓦級的激光還是納瓦級的熒光？前者需要關注飽和度和動態范圍，后者則要優化靈敏度和噪聲性能。
2.考慮波長范圍與探測器類型。硅基探測器（CCD/CMOS）覆蓋200-1100nm，在可見光區性能優異但近紅外響應衰減明顯。對于需要延伸到1700nm的NIR應用，InGaAs探測器是唯一選擇，但其像素數通常較少（128-512像素）且需要熱電制冷，這直接影響系統的成本和體積。紫外區（<300nm）需要紫外增強型探測器和抗紫外衰減的光學元件，石英光纖和石英光柵是標配。
3.權衡系統集成需求。實驗室臺式應用可以接受較大體積和外部電源，追求最優性能；OEM系統集成則要求緊湊尺寸、低功耗（USB供電）、SDK支持和觸發同步能力。在線監測系統需要IP防護等級、寬溫度范圍適應性（-10至+50°C）和遠程通信接口。教學演示應用更注重操作簡便性和耐用性，而非極致參數。
4.關注隱性指標。雜散光水平是最容易被忽視但極其重要的參數。在強光背景下測量弱信號（如太陽光背景下的拉曼測量）或高吸光度樣品分析中，0.1%的雜散光可能導致數十倍的測量誤差。全息主光柵、優化的濾光片配置、黑化處理的內腔都是降低雜散光的有效手段。波長準確度和穩定性對定量分析至關重要，高質量光譜儀應提供汞氬燈校準功能和溫度補償機制。
五、市場方案與技術路線
現代光譜儀市場針對不同應用需求形成了多個技術分支。
1.通用型微型光譜儀采用交叉非對稱Czerny-Turner光路，配合2048像素CMOS線陣探測器，在性能和成本間取得平衡。這類產品通常提供多種波段配置（如200-1000nm全覆蓋或400-1100nm可見-近紅外專用）和分辨率選項（標準1.0-1.8nm或高分辨率0.5-1.0nm），動態范圍10,000:1，信噪比600:1左右，適合80%的常規應用。

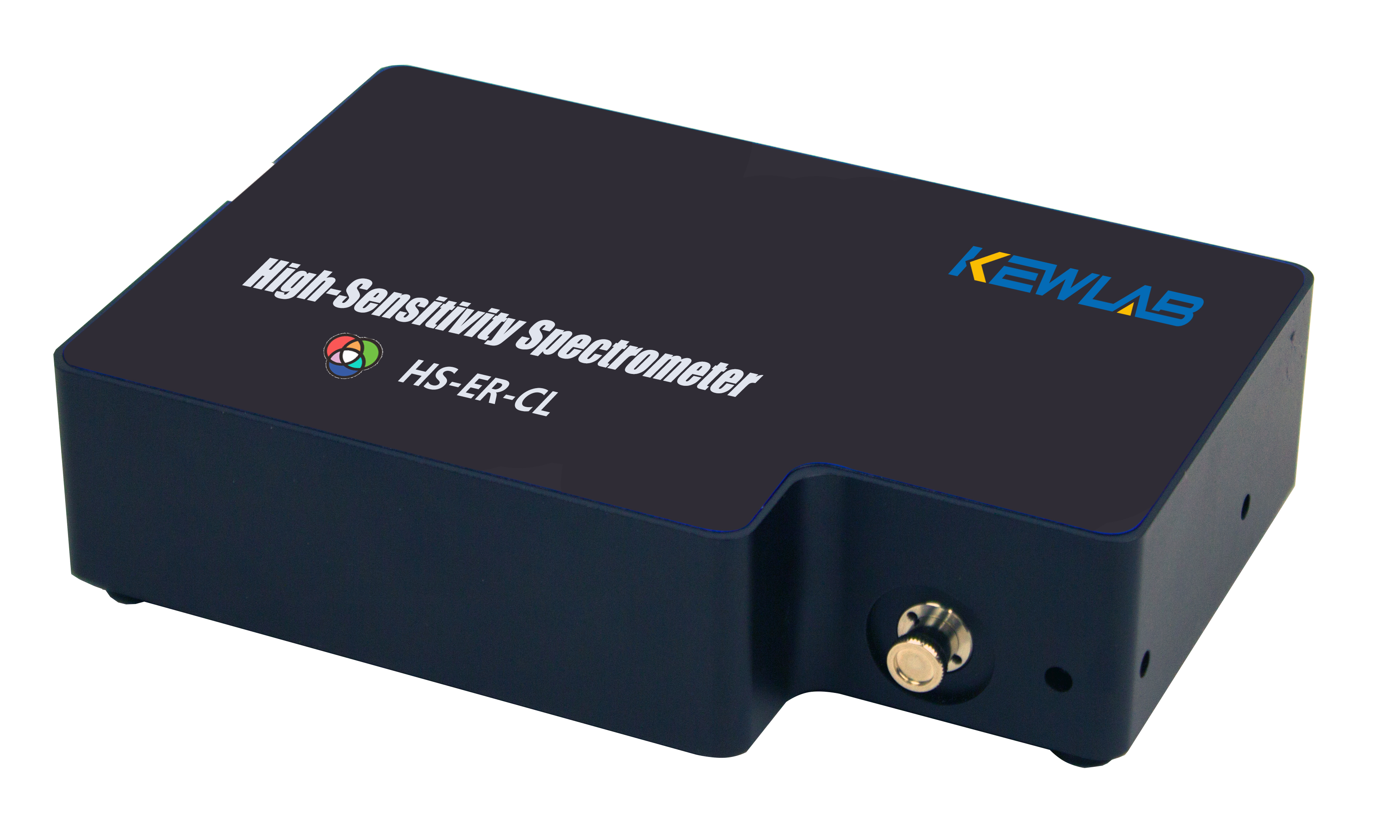

2.高靈敏度專用型光譜儀針對弱光測量優化，采用背照式CCD傳感器（如Hamamatsu S11510），在特定波段（如750-1100nm近紅外區）實現超高量子效率。這類儀器的SNR可達800:1甚至更高，配合TE制冷可進一步降低暗電流至<10電子/像素/秒級別。在生物熒光、化學發光、拉曼散射等超弱光應用中具有不可替代的優勢，當然價格也顯著高于標準產品。

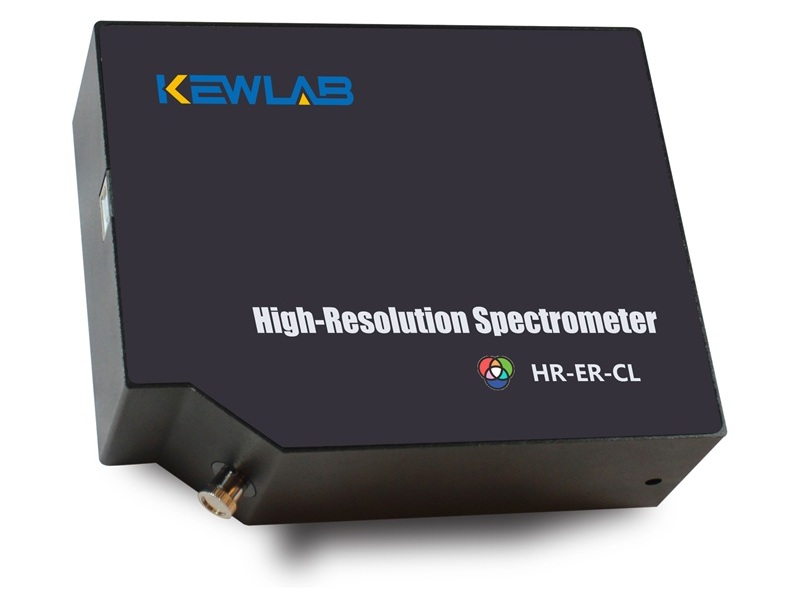

3.高分辨率光譜儀通過加倍光程長度、采用超高線密度光柵（1800-3600線/mm）、縮小狹縫至5μm或更窄，將分辨率推進到0.1-0.2nm級別。這類儀器適合激光波長精密測量、氣體吸收線分析、等離子體診斷等需要極高光譜分辨能力的應用。物理尺寸通常較大（可能是標準微型光譜儀的2-4倍），測量波段也相應縮窄。

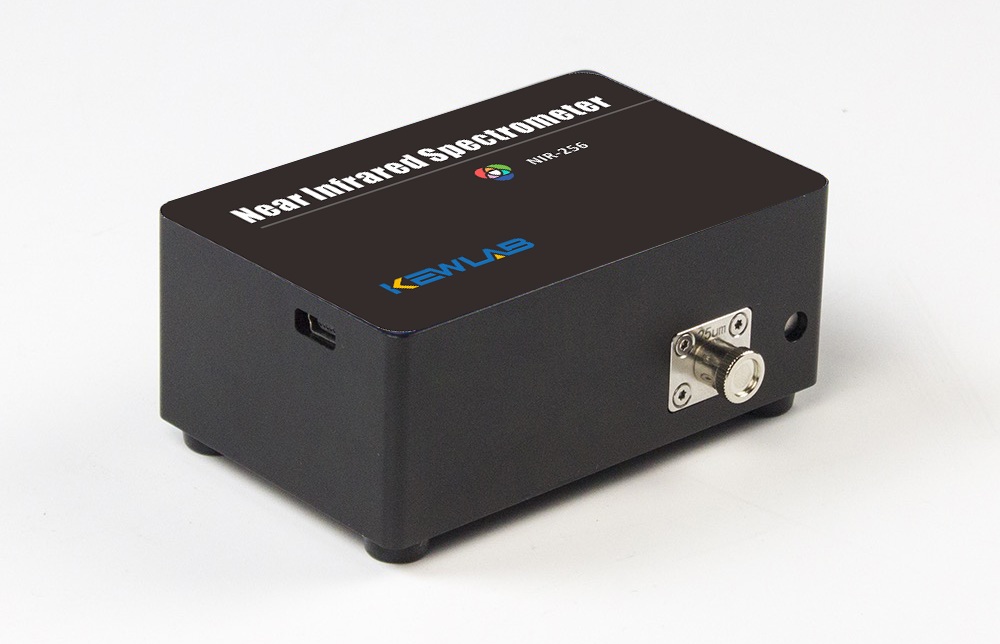

4.近紅外專用光譜儀使用InGaAs線陣或面陣探測器，覆蓋900-1700nm或1000-2500nm波段。由于InGaAs的暗電流較高，通常需要制冷至-15°C或更低。這類產品在農業（土壤、作物成分）、食品（水分、蛋白質、脂肪）、制藥（API含量、混合均勻度）等NIR定量分析領域應用廣泛，雖然分辨率一般（8-12nm），但在其波段內無可替代。
以KEWLAB微型光譜儀為例，其產品線覆蓋從通用型到專業型的多個細分市場：RGB系列滿足常規需求，HS系列提供高靈敏度方案，HR系列專攻高分辨率應用，NIR系列填補近紅外空白。這種產品矩陣設計體現了對不同應用場景權衡策略的深刻理解。
六、常見選型誤區與避坑指南
誤區一：唯分辨率論。許多初次選型者傾向于選擇目錄中分辨率最高的型號，認為"高分辨率總不會錯"。實際上,對于熒光測量、顏色分析、LED表征等寬帶信號應用，過高的分辨率不僅無益，反而因光通量損失導致信噪比下降或需要過長的積分時間。正確做法是根據待測光譜特征的最窄帶寬選擇"剛好夠用"的分辨率，為靈敏度預留優化空間。
誤區二：忽視雜散光影響。雜散光是"隱形殺手"，技術手冊通常不會突出標注，但它直接影響動態范圍和測量準確度。在測量高吸光度樣品（OD>2）或強背景下的弱信號時，即使0.05%的雜散光也會造成顯著偏差。選型時應詢問雜散光測試數據（通常用1000nm激光在200-400nm區域的泄漏光比例表征），并了解光譜儀的濾光片配置和內腔處理工藝。
誤區三：過度依賴單一參數。有些用戶只看某一項"亮眼"參數（如極高的SNR或極大的動態范圍），而忽視其他配套條件。例如，某光譜儀宣稱100,000:1動態范圍，但可能是通過數十秒長積分配合自動曝光實現的，在需要快速測量的場景中完全無法發揮。應該綜合評估所有技術指標在實際應用條件下的表現，而非孤立地比較單項參數。
誤區四：忽略軟件與配件。光譜儀硬件只是測量系統的一部分，專業的光譜分析軟件、標準校準光源、合適的光纖和附件同樣重要。廉價光譜儀可能在硬件上沒有明顯短板，但配套軟件功能簡陋、數據導出格式受限、缺乏二次開發SDK，會嚴重影響工作效率。選型時應考察完整解決方案的成熟度。
結語
微型光纖光譜儀的選型本質上是一個多目標優化問題，需要在物理約束下找到應用需求的最佳匹配點。分辨率、靈敏度、動態范圍三個參數的制約關系植根于光學系統的基本定律，既不能通過簡單的技術升級消除，也不應該被視為缺陷。理解這些制約的物理根源，明確自身應用的真實需求，是做出科學選型決策的前提。
在實際工作中，應該摒棄"參數越高越好"的樸素觀念，建立"夠用就是最好"的工程思維。對于多數應用而言，選擇參數配置合理、系統集成度高、技術支持完善的產品，遠比盲目追求某項極限參數更加實際。隨著光譜儀技術的成熟，用戶已經可以在更廣的價格區間和更細的性能梯度上找到合適的選擇，這為科研和產業應用提供了更大的靈活性。
本文由KEWLAB技術團隊編寫，轉載請注明出處。
